Przeprowadziłem ostatnio, z sukcesem, zabieg doposażenia mojej kury w oświetlenie przestrzeni nóg, hucznie nazwane przez koncern Skody oświetleniem ambientnym :D. Podzielę się instrukcją jak to zrobić. Może ktoś z was też będzie chciał zaznać odrobiny luksusu niczym w Octavii lub Superb ;)
1. Potrzebne materiały

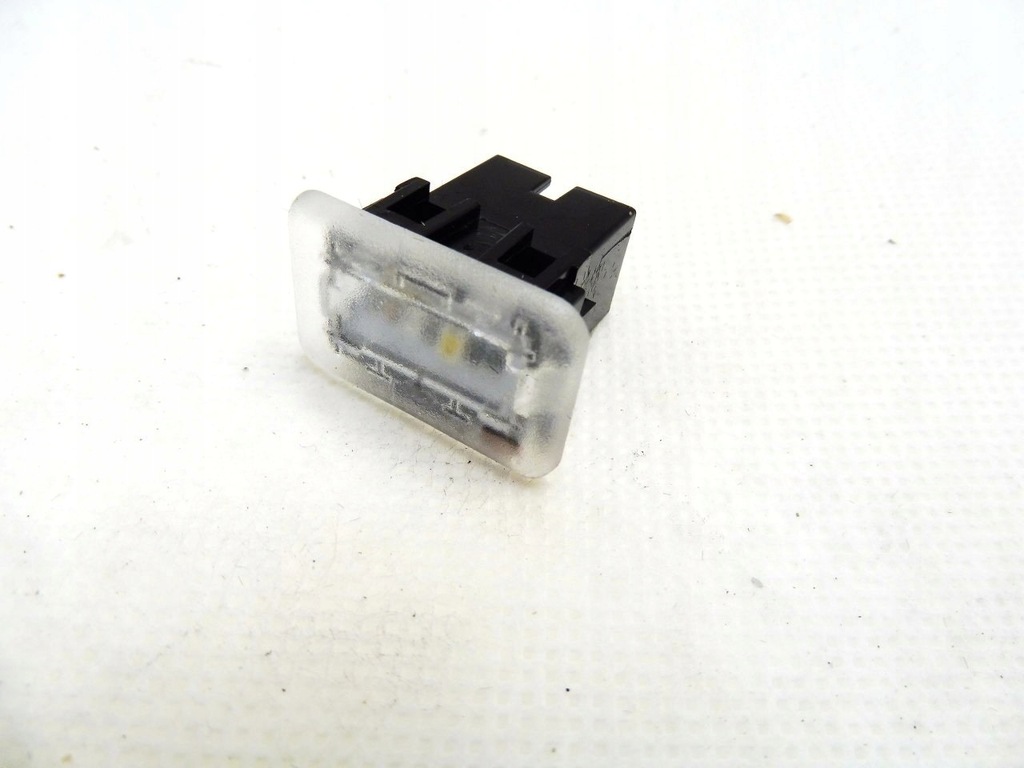

2x Lampki led oświetlające przestrzeń na nogi - 4E0 947 415 - cena 30 zł,
1x Lampka led oświetlająca schowek środkowy - 7P6 919 390 AKT1 - cena 70 zł,
1x Connector do powyższej lampki (4 pinowy, używamy 2 pinów) - 8K0 973 754 - cena 3 zł,
1x Wspornik lampki od strony kierowcy - 6JB858023A - cena 60 zł
Wiązka 2-żyłowa, około 2 metrów
VCDS
2. Montaż lampek
Najpierw możemy zacząć od montażu lampek. Lampkę od strony pasażera mocujemy w otworze który jest fabrycznie przygotowany pod tą lampkę.
Następnie montujemy lampkę w schowku środkowym. Tutaj trzeba wyłamać zaślepkę w otworze na lampkę. Spokojnie można to zrobić palcem.
Na końcu montujemy lampkę po stronie kierowcy. tutaj wymagany jest wspornik. Wspornik montowany jest na jedną śrubę torx która jest w samochodzie. Wspornik kształtem pasuje idealnie do samochodu, więc po przykręceniu na tą 1 śrubę nie ma opcji go ruszyć. We wsporniku jest otwór w który wkładamy ostatnią lamkę.
3. Montaż wiązki
Wstawiam swój schemat elektryczny instalacji. Żarówki L164 i L165 montowane są w drzwiach kierowcy i pasażera, ja ich nie montowałem.
Jeśli nie zależy wam bardzo mocno na estetyce wiązki elektrycznej, montaż będzie bardzo prosty :D Należy podważyć osłonę z portem USB / AUX i lampką w schowku środkowym. Osłona ma fabrycznie dwa zagłebienia, w które należy włożyć narzędzie do podważenia. Od strony wnętrza samochodu osłona przymocowana jest na dwa klipsy. Po podważeniu, należy osłonę pociągnąć do siebie żeby tylne klipsy wyszły z otworów.
Teraz przyda się pilot. Ja użyłem kawałka druta. ze schowka środkowego można przejść kablami bezpośrednio w okolice lampki pasażera i kierowcy. Od strony pasażera kabel schowałem za wygłuszeniem, od strony kierowcy kabel wychodzi prosto na wspornik, Jeśli ma odpowiednią długość to nie trzeba go specjalnie chować.
Teraz pozostaje podłączyć lampki pod masę i zasilanie. Masę bierzemy z najbliższego wolnego punktu. Zasilanie idzie z modułu BCM, pin 45. Wstawiam zdjęcia lokalizacji pinu.
4. Kodowanie
Pora na ostatni krok - kodowanie. W pierwszej kolejności wchodzimy w moduł BCM 09, następnie kodowanie długie, w bajcie 17 zaznaczamy bit 0. W moim przypadku wyświetla się na czerwono informacja "Byte not in use!". Nie należy się tym przejmować. W nowszych wersjach VCDS jest dostępne kodowanie eksperymentalne, tam w bajcie 17 bit 0 opisany jest jako "Ambiente light installed". Po zaznaczeniu tego bitu, w radiu, w opcjach oświetlenia, pojawi się dostęp do suwaka "Oświetlenie ambiente z przodu".
Żeby jednak to działało, należy wykonać jeszcze kilka adaptacji. Po pierwsze, w module BCM musimy podać kod dostępu "31347". Teraz wchodzimy w adaptacje i ustawiamy:
Leuchte10SHUTTER LRB45-Type_Of_Load_10 --> Led Kleinleistung ohne Diagnostik
Po tych aptacjach oświetlenie przestrzeni na nogi powinno zacząć działać.
5. Test
Po otwarciu drzwi oświetlenie załącza na 100%. Po przekręceniu kluczyka w pozycję zapłonu oświetlenie zmienia natężenie na wybrane przez nas suwakiem w radiu. Poniżej zdjęcie jak to się prezentuje u mnie.
Prosta robota, fajny efekt. Mam nadzieje że kogoś skuszę na montaż tego bajeru. Pozdrawiam ;)
Rapid LB | 1.2 CJZD 110KM | MY16 | JOY | Niebieski błyszczący | 55000 km | Ostrów Wielkopolski
Przy okazji demontażu dolnej osłony z USB / AUX możemy sobie wyłączyć układ start - stop wpinając kabelek kupiony u pewnego chińskiego sprzedawcy :) Używam od dwóch tygodni, na razie działa bez zastrzeżeń.
Rapid LB | 1.2 CJZD 110KM | MY16 | JOY | Niebieski błyszczący | 55000 km | Ostrów Wielkopolski
rexis świetna robota. Ja poszedłem z tym level up i zrobiłem trzy strefowe podświetlanie nóg. Każdy włącza sobie kiedy chce. Kierowca pasażer i tył każdy osobno. Całość działa też podczas otwierania i zamykania z pilota. Żeby to wykonać w tej wersji to było trochę roboty. Rozebrać bagażnik rozebrać słupki, wyciągnąć podsufitkę położyć instalacje zmodyfikować przednią i tylną lampkę.
Rapid SB | 1.2 CJZD 110 KM | MY16/7.10.2015 | 81000 km | Małopolska zachodnia, Ziemia Chrzanowska
